詳細

※付属品　-　発売時期　1970年代後半頃～

●年代は経ちますが、その割に外観はかなり綺麗です

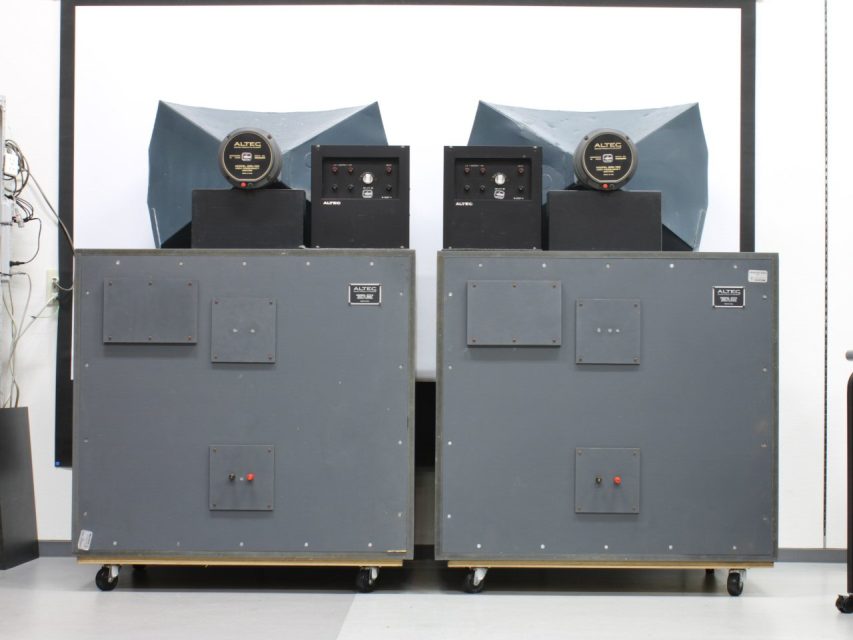

●マルチセラーホーン1505Bにドライバー288-16G、817Aエンクロージャーに515Cダブルウーファーを搭載した超弩級スピーカーシステム
●817A内部画像は　→→→コチラ←←←　をご覧ください

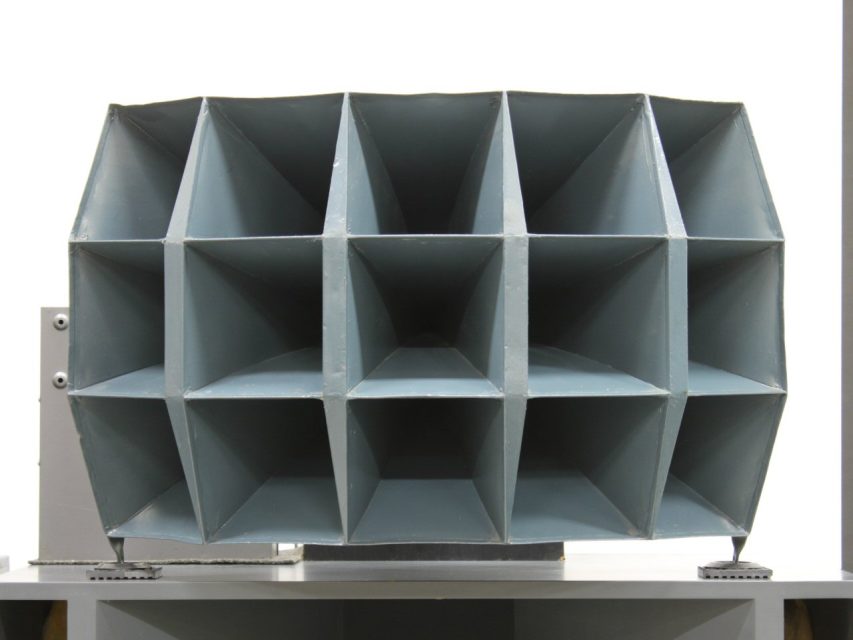

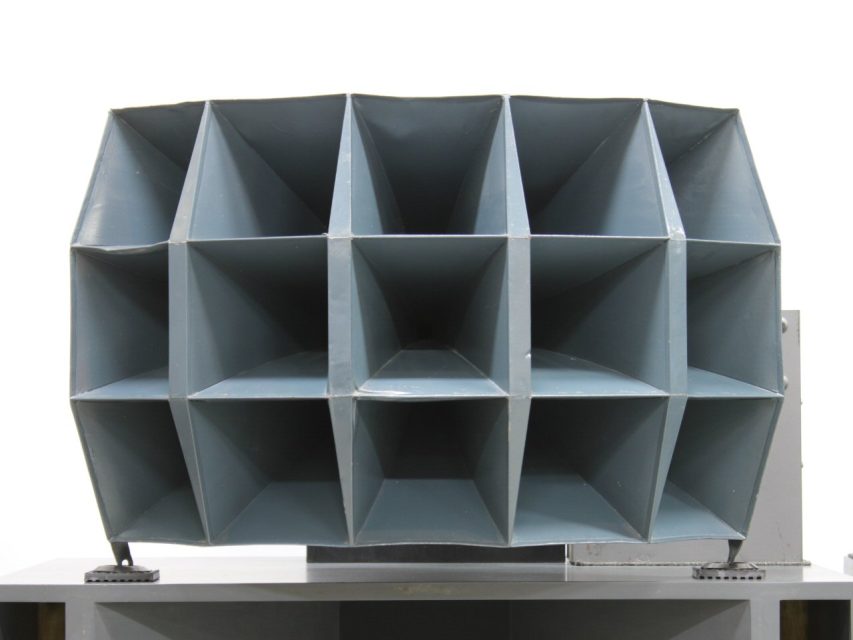

1505B
●劇場、ホールおよび屋外用拡声装置等のために設計されたマルチセラーホーン
30166
●1505Bなどのホーン使用のために用意されたドライバースロートアダプター

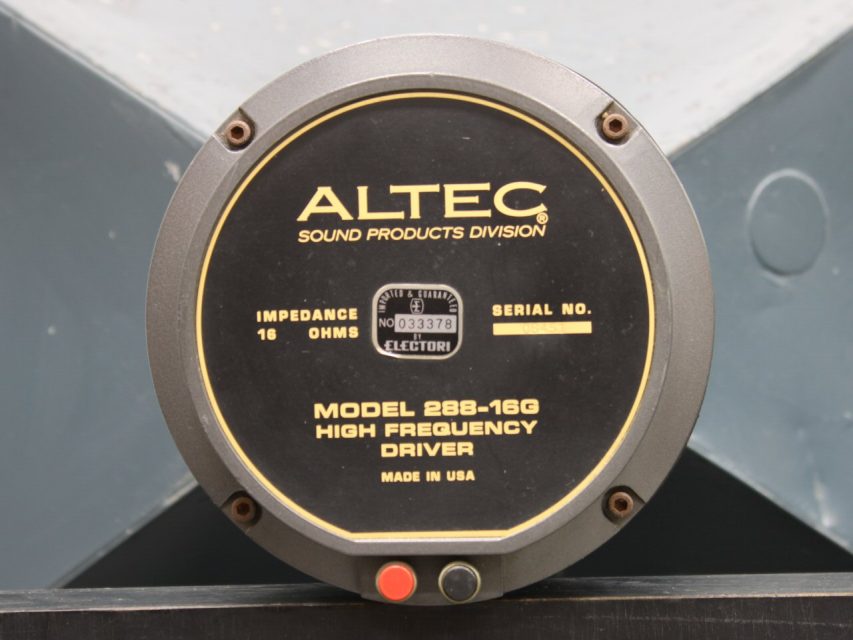

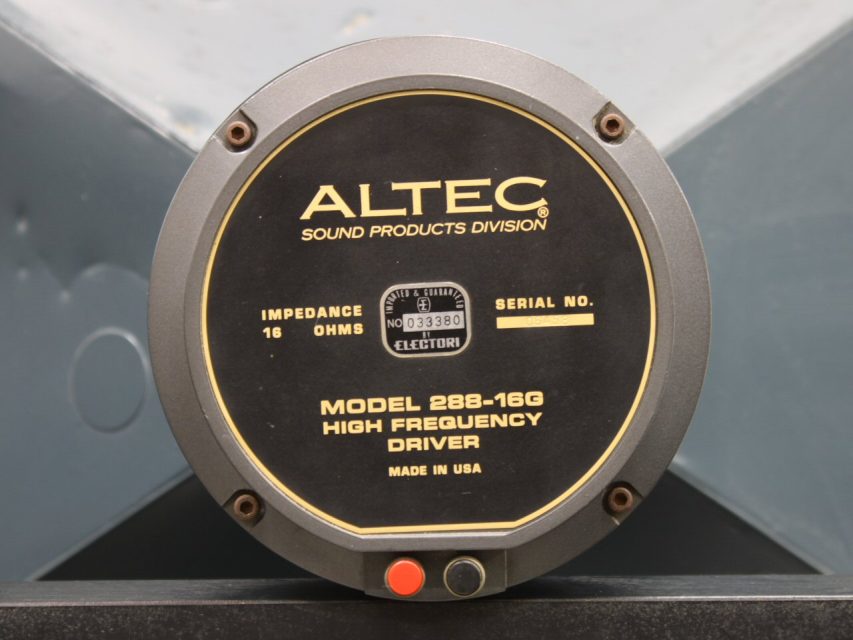

288-16G
●大音響出力用の優れたクリッピングマージンとリニアリティを持つ大型ドライバーユニット
●ボイス・オブ・ザ・シアターA5にも使用されていました
●1976年頃にダイアフラムが改良され、再生音のさらなる改善を図っています

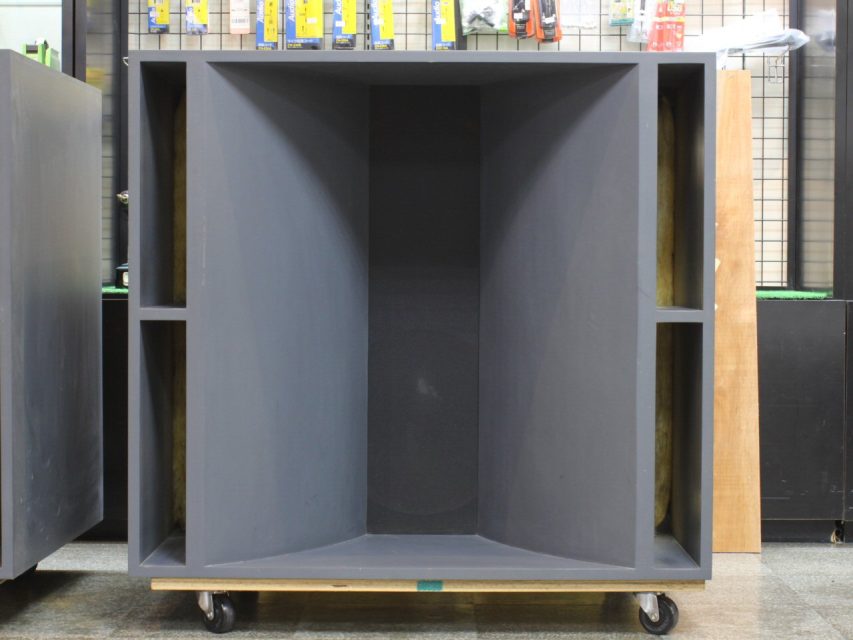

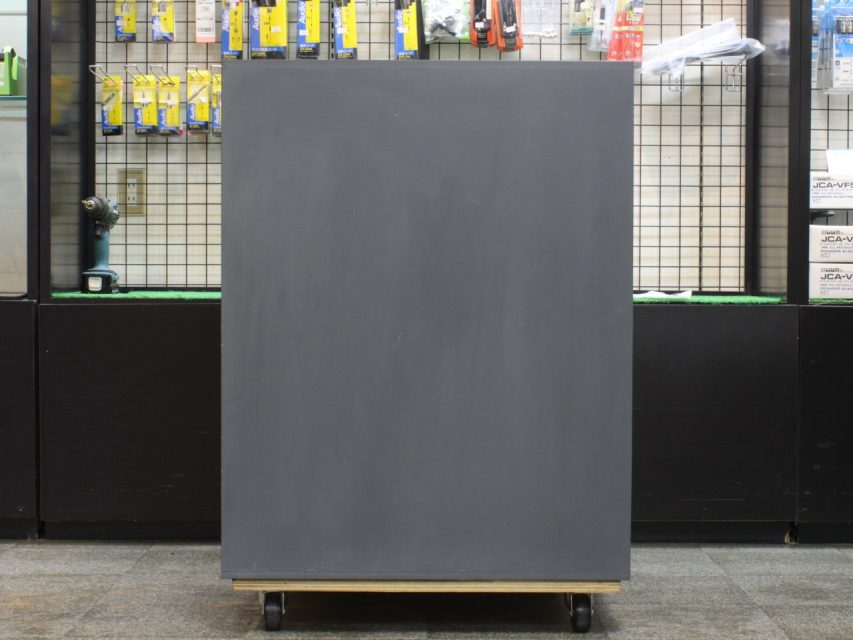

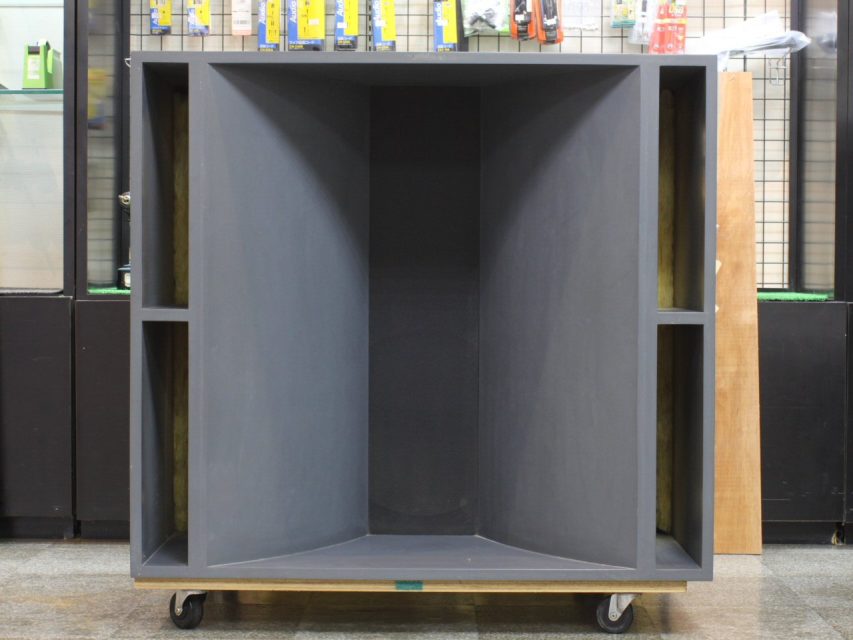

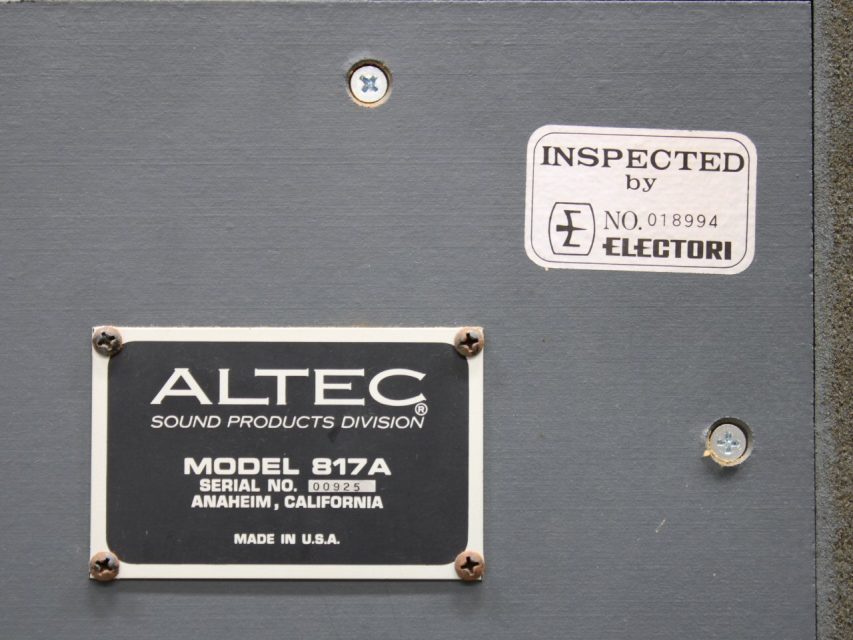

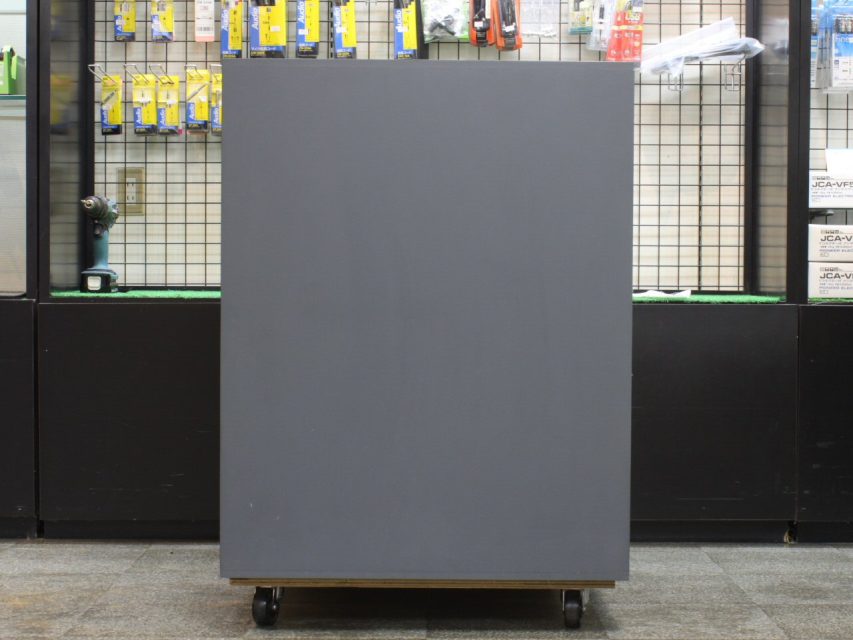

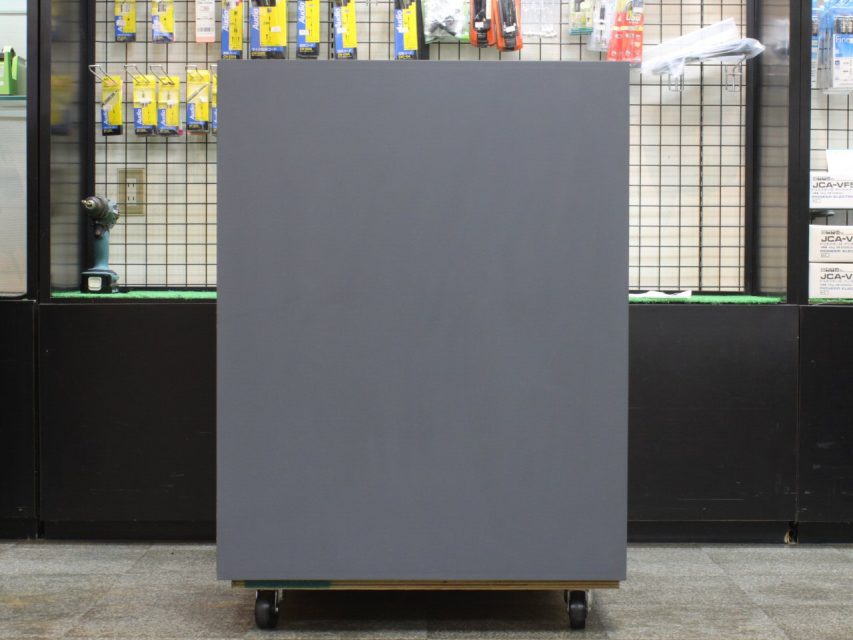

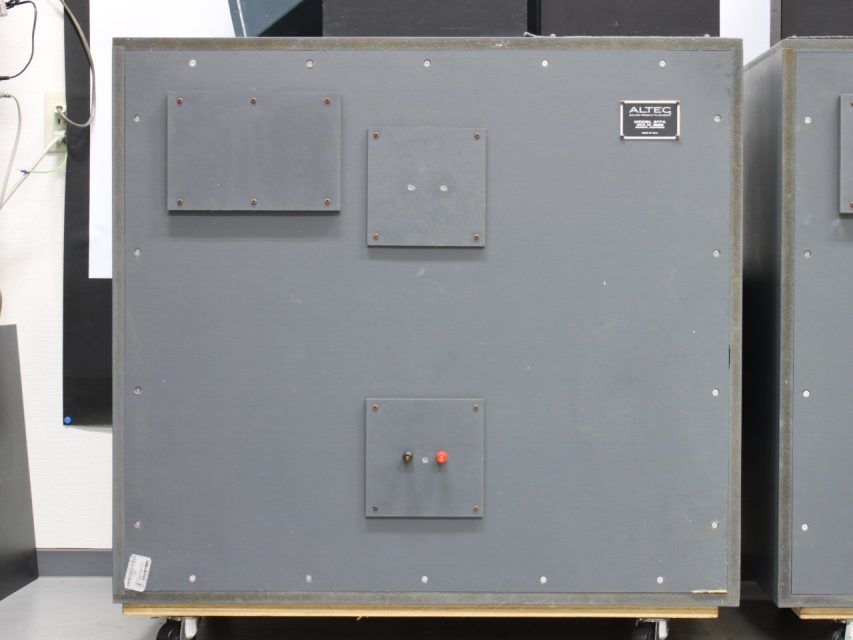

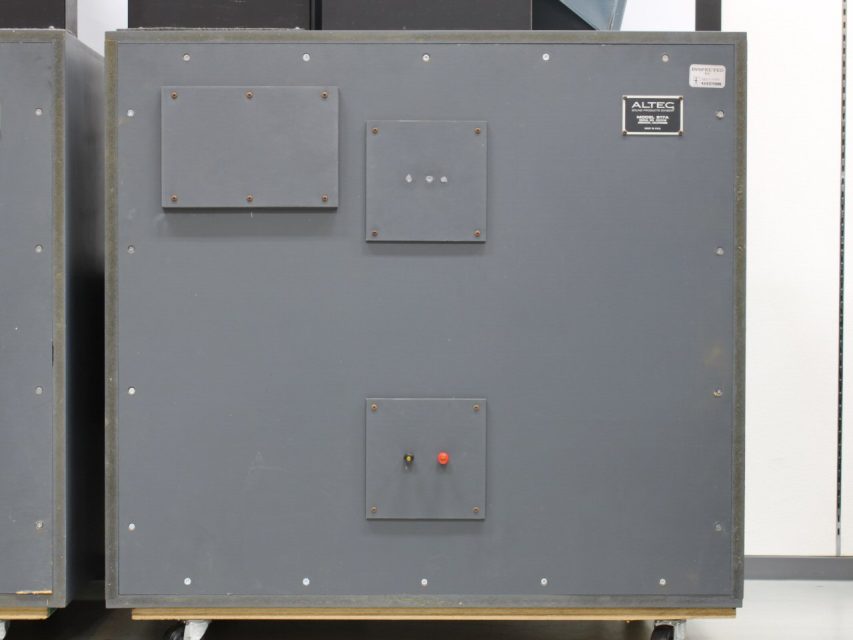

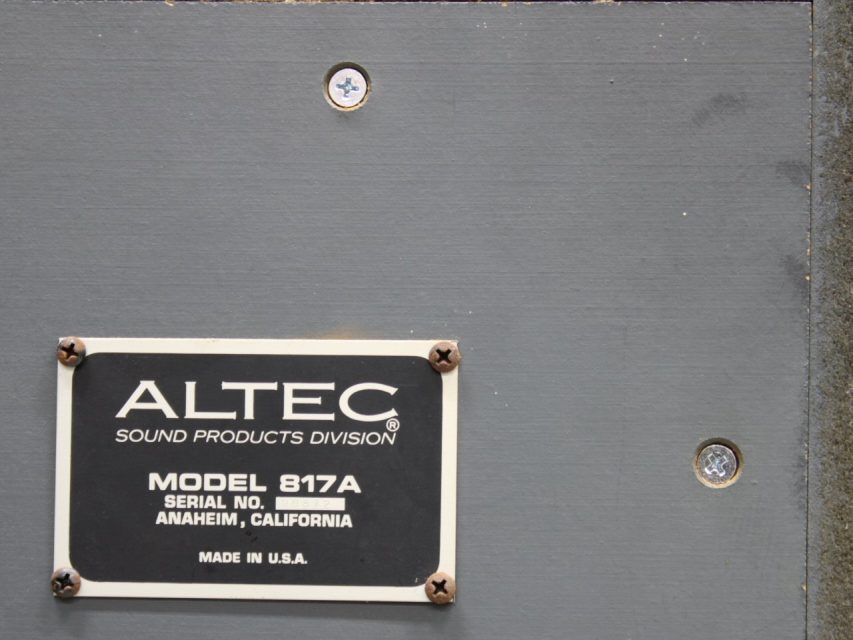

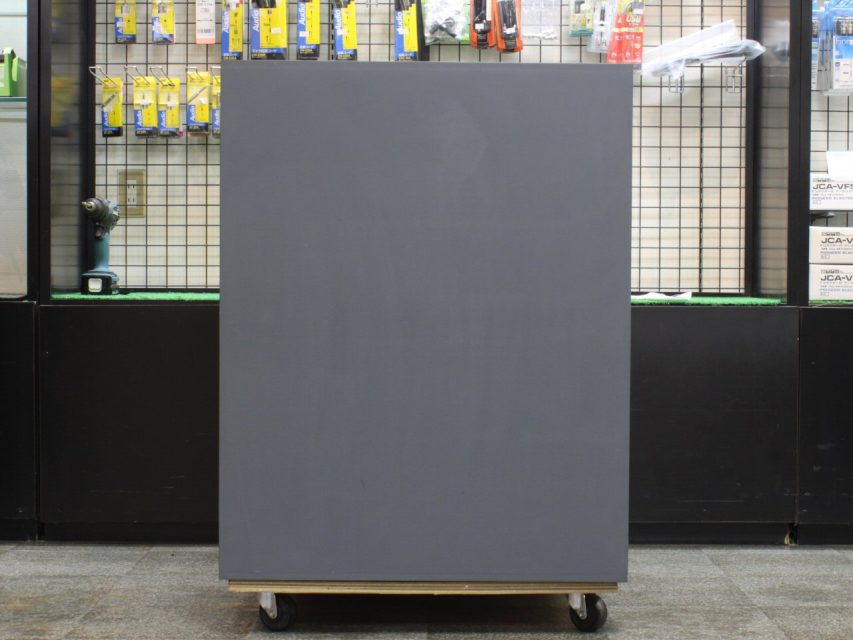

817A
●ダブルウーファー用エンクロージャー
●フロントロードホーンとバスレフ方式を組み合わせた構造となっており、フロントロードホーンはウーファーに150Hzまでのロードをかけ、バスレフのポートによってローエンドを50Hz以下まで伸ばしています
515C
●38cm口径のコーン型ウーファーユニット
●磁気回路にはアルニコV型の強力磁気回路を採用

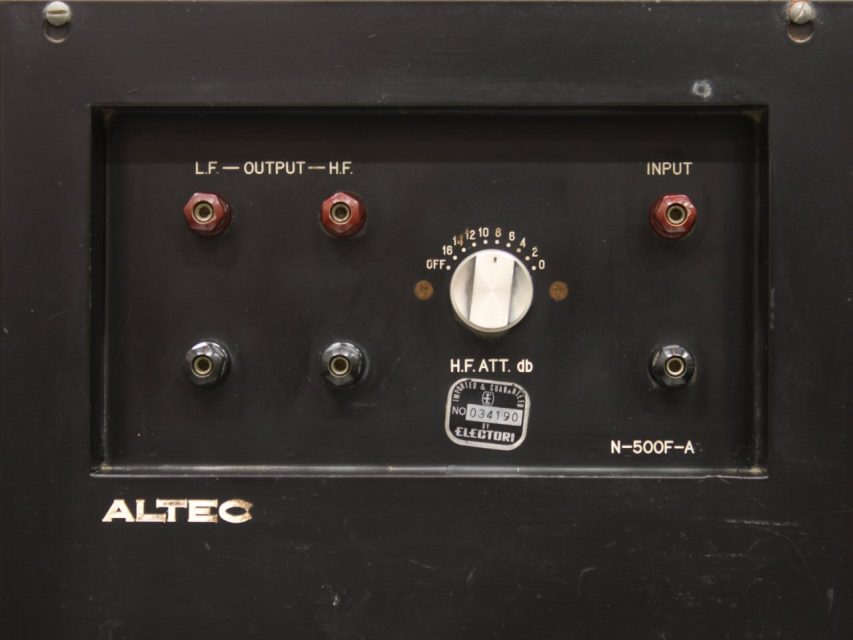

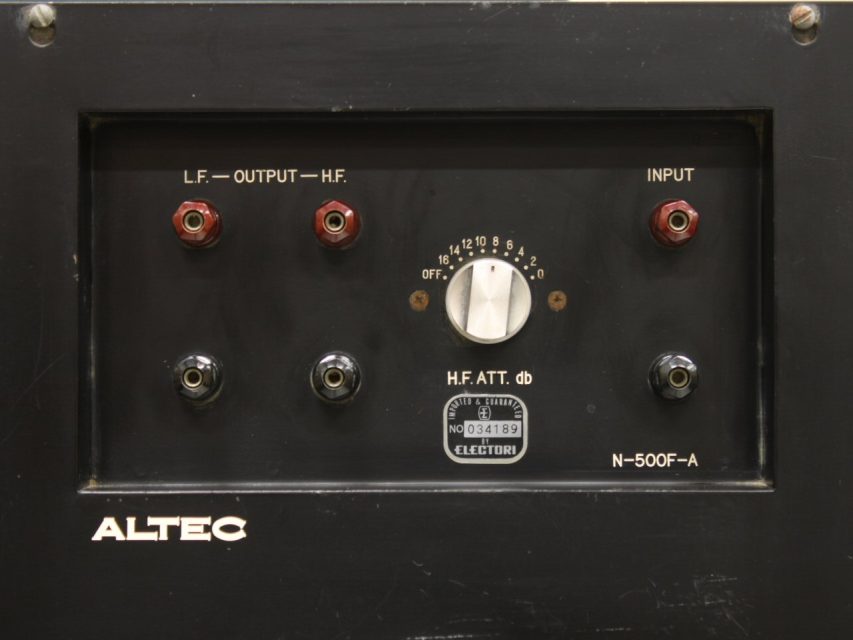

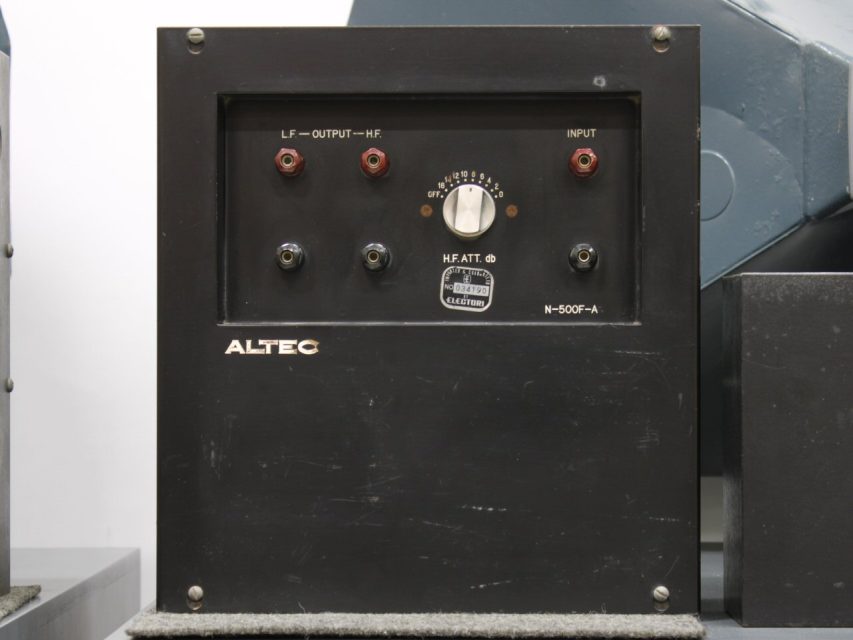

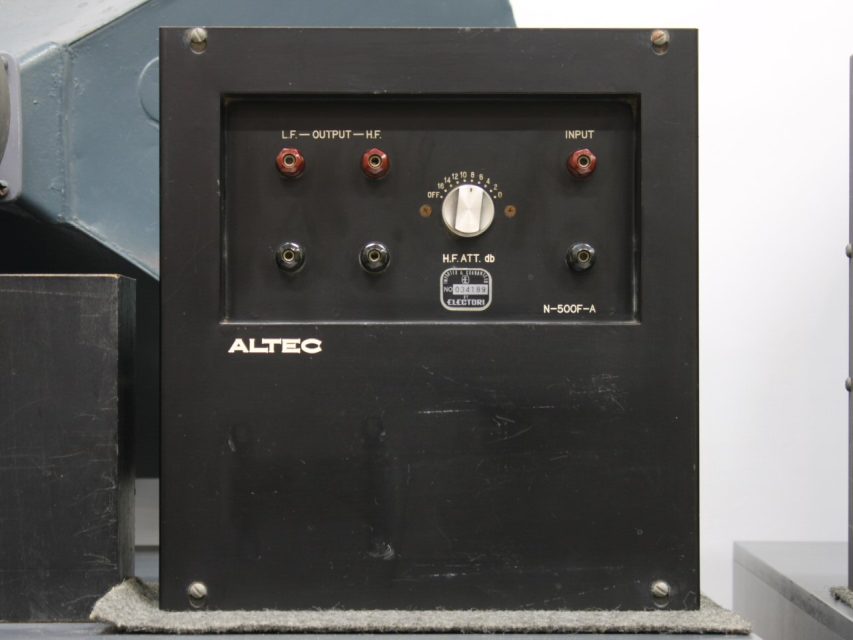

N-500F-A
●大入力型の2ウェイネットワーク
●クロスオーバーのつなぎ目付近の位相合わせに徹底した配慮
●直流抵抗分を少なく設計できるコア入り巻線を採用しており、精密級アッテネーターと共に優れた特性を保持
●大入力型(250W)のコアボリュームの大きな太い巻線を使用した2セクションのLC型となっています
●高域減衰アッテネーターは2dBステップの10段切換にOFFポジションがあります

スペック

<1505B> ●指向特性｜水平:105゜、垂直:60゜ ●クロスオーバー周波数｜500Hz ●セル構成｜3×5 ●適合スロート｜30166(ドライバー1本)、30172(ドライバー2本) ●寸法｜W775mm×H470mm×D425mm <30166> ●寸法｜ホーン側：125mm×95mm、ドライバー側：φ102mm <288-16G> ●周波数特性｜500Hz～15kHz ●インピーダンス｜16Ω ●許容入力｜60W ●出力音圧レベル｜111dB/W/m(新JIS) ●適正クロスオーバー｜500Hz ●ボイスコイル径｜71mm ●適合ホーン｜311-90、311-60、329A　マルチセラーホーン ●外形寸法｜φ179mm×D148mm ●重量｜13.3kg/1台 <817A> ●寸法｜W953mm×H857mm×D705mm ●重量｜75.2kg/台 <515C> ●型式｜38cmコーン型ウーファーユニット ●インピーダンス｜16Ω ●許容入力｜75W ●出力音圧レベル｜104dB(新JIS) ●周波数特性｜20Hz～1kHz ●最低共振周波数｜25Hz ●ボイスコイル径｜76mm ●重量｜12.4kg ●クロスオーバー周波数｜500Hz ●許容入力｜250W ●インピーダンス｜16Ω ●アッテネーター｜2dBステップ、10段(0～-16dB+off) ●寸法｜W280mm×H305mm×D137mm ●重量｜8.6kg/1台
